概述
渦街流量計是利用卡門渦街原理，用來測量蒸汽、氣體及低粘度的液體的流量儀表。當流體流過與被測介質流向垂直放置的旋渦發生體時，在其后方兩側交替地產生兩列旋渦，稱之為卡門渦街，如上圖1所示。在一定雷諾數范圍內（2×104～7×106），旋渦所產生的頻率f與介質的平均速度V及旋渦發生體的迎流面寬度d之間有下列關系：
f＝St 式中St為斯特勞哈爾數，它是無量綱常數，當ReD=2×104～7×106時約為0.15～0.22，通過壓電元件檢測出旋渦產生的頻率f，就可計算出平均流速V，從而確定管道內的體積流量：QV = A*V，,其中A為管道橫截面積。

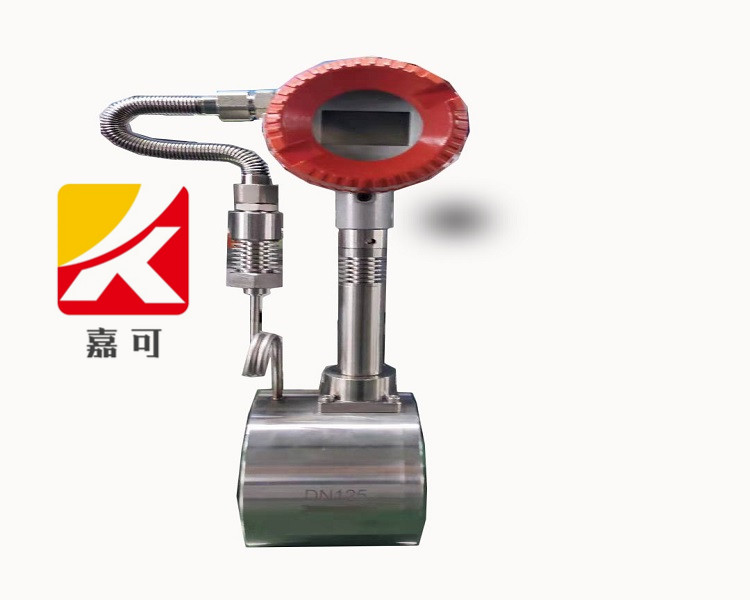

LUGB渦街流量計廣泛用于石油、化工、電力、輕工等部門工業管道中測量液體或氣體的流量。由于傳感器材料為1Cr18Ni9Ti，也可用于城市供水、供熱、鍋爐供水、醫療行業流體管道的流量測量。
防爆型渦街流量傳感器，采用的是本安防爆技術。電池供電的渦街流量計其防爆標志為“Ex iaⅡBT4”，適合不高于Ⅱ類B級的0區、1區、2區含有T1~T4組的危險場所使用； 靠安全柵供電的渦街流量計其防爆標志為“ExiaⅡBT5”，適于Ⅱ類B級的0區、1區、2區含有T1~T5組的危險場所使用。
產品特點
我公司生產的渦街流量計是借鑒日本OVAL公司的產品設計理念結合國內企業的使用特點，經過多年的研發而推出的產品。本產品是按照日系國家標準JIS Z8766：2002《渦街流量計—流量測定方法》，進行生產的，因此我公司的渦街流量計有這國內同類產品沒有的精確性和穩定性，除具備普通渦街流量計的特點外，還具有下述突出特點：
（1）本產品用日本OVAL公司的設計原理，發生體采用頂角朝前的三角柱設計，而非國內大多數廠家采用的梯型柱設計，雖增加了生產成本，但大大增加了產品的量程。另外三角柱的截面積、寬度、坡度和三角柱在表體中的位置均與管道直徑成一定比例，使產品的精確度、穩定性等到了保證。
（2）自DN20起以上各規格：均采用表體與三角柱一次鑄造完成，減少了測量孔因焊接三角柱而產生的變形，提高渦街信號的穩定性。
（3）自DN40起以上各規格均采用內置式結構，即將測量探頭鑲入三角柱內。國內只有少量的是大口徑采用此結構，雖然增加了工藝難度，但卻大大提高了產品的抗干擾能力。
（4）渦街信號的轉換采用數字信號處理技術（DSP）突破了傳統的模擬方法處理渦街信號的局限性，提高了渦街信號的檢測靈敏度，加強了渦街流量計的抗震性能。
（5）由于采用了上述結構和數字信號處理技術，使得流量計的量程大大擴寬。一般情況下可達1：10 ~1：20，主要表現在下限流速明顯降低，通常為普通渦街流量計的 1/4—1/2.
（6）在規定的條件下，產品的技術性能和質量已達到或接近了國外先進渦街流量計的水平。
技術參數
(1)、規格（口徑）：15、 20、 25、40、50、65、80、100、125、150、200、250、300 、350 、400
(2)、測量介質：液體、氣體、蒸汽（飽和蒸汽、過熱蒸汽）、特殊型的可以測量耐腐蝕性介質。
(3)、精度（準確度、精確度）：1級
誤差為：顯示量的±1％以內或滿量程的±1％以內。
注意：模擬輸出的場合要加上滿量程的±0．1％。
(4)、重復性：±0.2％以內。
(5)、使用壓力：因法蘭規格不同而異，一般情況下為1.6MPa。特殊情況下2.5MPa-4.0MPa可根據測量介質的條件進行定制。
(6)、使用溫度范圍：-10 ℃～+350 ℃。（-10℃～+ 150℃低溫、 -1O℃ ～+250℃中溫、+250℃ ～+350℃ 高溫）
(7)、供電電源：直流供電電壓24V，現場顯示型采用3.6V鋰電池供電。
(8)、輸出信號：脈沖信號、4—20mA模擬信號。
(9)、環境條件：溫度-30℃ ～+60℃ 、濕度5％～90％。
(10)、流量范圍：在保證渦街流量計測量精度的前提下，其測量的流速范圍為：液體0.3m/s~7m/s 、氣體3m/s~55m/s。
(11) 通訊接口RS232和 RS485 、HART 協議
(12) 防爆型號: EXiaⅡBT4或EXiaⅡBT5
(13) 傳輸距離：轉換器與二次儀表之間≤1Km。（對于分離型）探頭與轉換器之間≤200m
