蒸汽是工業生產的重要能源之一，隨著現代工業的飛速發展，熱電企業的蒸汽供應量也在不斷提高，供熱總管口徑增大，隨之而來的是蒸汽流量計口徑也在不斷增大。而蒸汽使用量是企業成本核算的一項重要的經濟指標，它的計量準確與否，直接關系到蒸汽供、用雙方的經濟利益。因此，一個計量準確度高，測量范圍廣的流量計是當前大部分熱電企業的首選。
目前蒸汽流量測量主要采用渦街流量計和差壓式流量計兩種類型的計量器具。渦街流量計是根據卡門渦街原理研究生產的測量氣體、蒸汽或液體的流量的一種速度式流量計，廣泛用于工業管道中氣體、液體、蒸汽等介質的流量測量。與差壓式流量計相比，渦街流量計測量精度較高，壓損小，測量范圍較大，可達10∶1到20∶1 甚至更大，適合范圍較廣，但由于儀表系數會隨口徑增大而降低，分辨力也降低，口徑一般不超過DN300mm。但筆者所在地區，熱電企業供熱總管上使用了的DN600mm大口徑的渦街流量計作為測量儀表，為驗證這種大口徑渦街流量計準確性和穩定性，利用本所實驗室設備對DN600mm大口徑流量計進行檢定。
標準裝置：臨界流文丘里噴嘴法氣體流量標準裝置(以下簡稱音速噴嘴裝置)，測量范圍1～36000m3/h。
被檢表：DN600mm的渦街流量計，型號為LJQ-08P (標注精度等級為1.5級)。
檢定介質：清潔空氣。

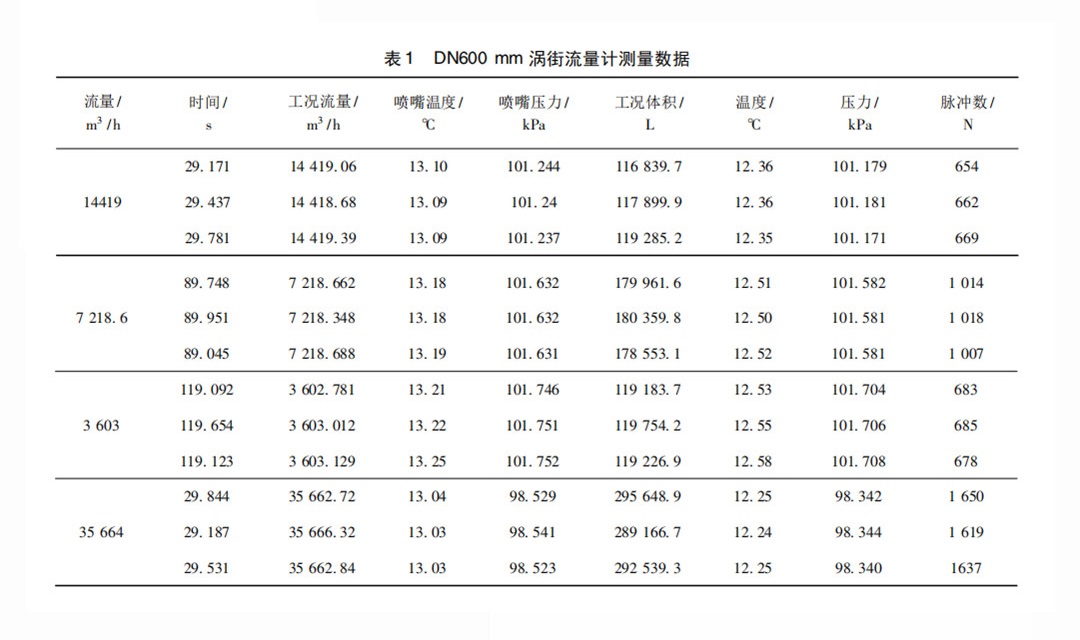

根據JJG 1029—2007《渦街流量計檢定規程》中的相關要求，對這臺測量范圍是3600～36000m3/h的渦街流量計分別選取最小流量點qmin、qt、0.4qmax、最大流量點qmax四個測量點進行了實驗，得到測量數據，如表1所示。

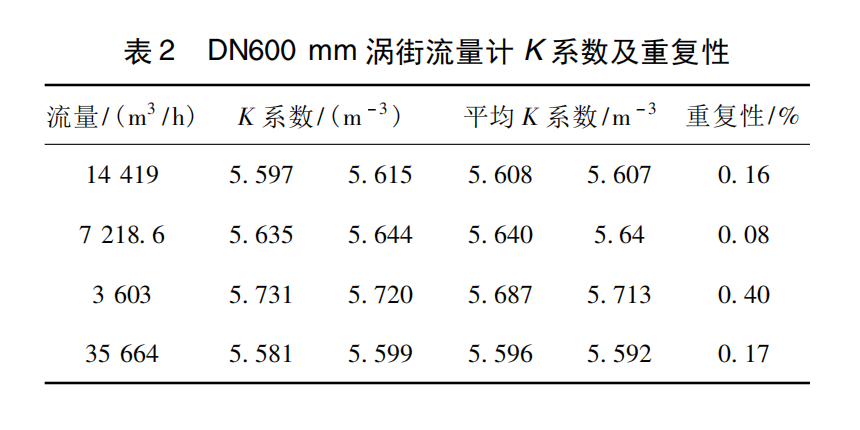

根據JJG 1029—2007《渦街流量計檢定規程》脈沖輸出的氣體流量計單次檢定的K系數計算公式：分別計算出該DN600mm渦街流量計不同流量點下的K系數和重復性，如表2所示。
從以上測量數據及后續計算出的K系數及重復性數據來分析，該DN600mm的渦街流量計在介質為空氣時，符合JJG 1029—2007《渦街流量計檢定規程》中1.5級誤差的要求，判定為合格。
