現場雷達液位計應用效果的好壞很大一部分因素是由安裝部分決定的，在安裝時需要與供貨商反復確認安裝形式以及注意事項。
1、浮頂罐安裝要求
浮頂罐選用的是陣列型天線雷達液位計，安裝在導波管內，其內徑范圍為206.3～193.7ｍｍ，導波管的安裝垂直偏差小于±0.5°，導波管上每間隔300～400ｍｍ鉆１個內徑為25ｍｍ 的平衡孔，每相鄰的平衡孔中心線豎直方向上相差180°，導波管段與段的間隙小于1ｍｍ，偏心度在1°之內，導波管內壁要求光滑，無毛刺。
2、拱頂罐安裝要求
對于拱頂罐雷達液位計安裝要求如下：
（1）喇叭口天線要求安裝在DN200以上的短管內，其高度小于330ｍｍ。
（2）罐壁到天線軸線的距離最好達到罐高的0.2倍，至少保證1.5ｍ 的間距。法蘭到介質的表面距離不應小于0.8ｍ。
（3）雷達波覆蓋的范圍內不應該有障礙物；帶喇叭口天線的雷達液位計的雷達波束寬度為30°。在雷達波束范圍內不應有障礙物，如構架梁，大于直徑DN50的管線等，因?yàn)檎系K物會影響雷達波正常反射。

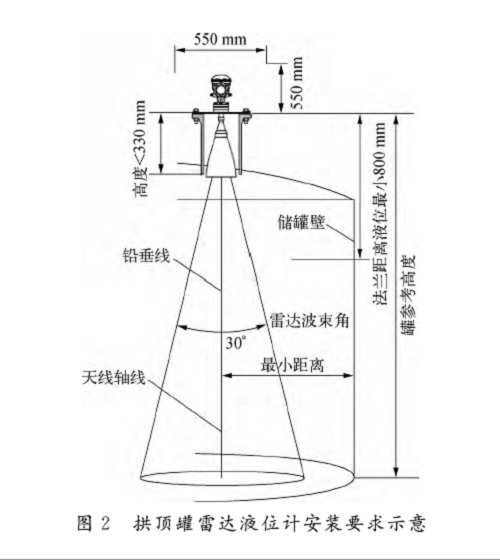

拱頂罐雷達液位計安裝要求如圖２所示。
3、線纜敷設要求
該罐區儀表間線纜敷設要求如下：
（1）連接現場儀表之間的總線推薦使用大于0.75ｍｍ2的屏蔽雙絞線。
（2）從儲罐Tank Hub輸出的總線推薦使用0.75～1.5ｍｍ2的屏蔽雙絞線，各段總線的總長度保持在4ｋｍ以內；
（3）所選導線都要滿足現場總線本質安全（FISCO）要求和電磁兼容性（EMC）規則；推薦使用A級現場總線電纜；雷達及現場儀表由儲罐Tank Hub提供供電。
