氣體羅茨流量計屬于容積類氣體流量計，此類型流量?jī)x表應用的時間比較長其優點體現在測量結果的準確度高，在所有類型的流量測量?jī)x表中表現非常突出。在燃?xì)庥?jì)量行業應用非常廣泛。并且對于環境的要求較低，即使在復雜環境條件下，安裝與計量工作也不會受到影響，安裝靈活而且能夠有效的節約空間。羅茨流量計作為氣體流量計，自身優勢突出，在各行各業應用廣泛。

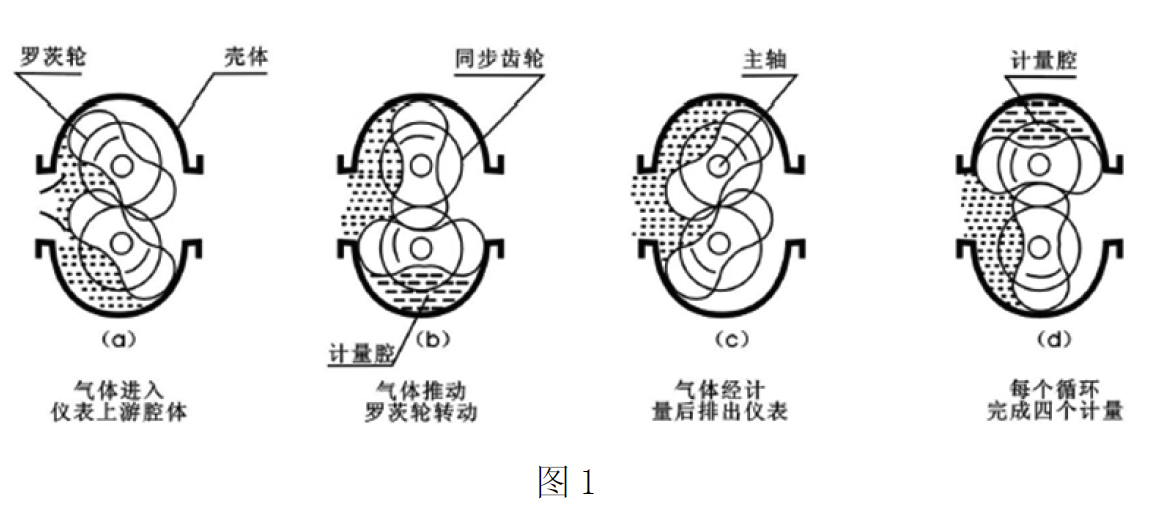

氣體羅茨流量計的組成部分包括羅茨輪，計數裝置與計量腔，羅茨輪安裝于計量腔內，受到流通氣體出入口差壓影響，轉子交替承受力矩。轉子轉動一周，輸出的氣體容積是計量腔容積的四倍，轉子的轉數通過減速機構與聯軸裝置傳遞到機械計算器。從而顯示輸出氣體的體積量。如圖1。排放氣體體積次數對總體流量計算。氣體羅茨流量計的特點體現在重復性好，精確度高，內部轉子經過精密加工與測試，實際應用過程中能夠較好的適應環境，壓力與流量變化不會對計量結果的準確性造成影響，傳感器能夠使用通用附件。始動流量不，寬量程比，適用于氣體流量變化大的計量環境，安裝前后無需直管段，環境適應性強。電路結構緊湊，具有較強的抗干擾能力，較高的可靠性。伊應用于現代技術，功能強大而性能優越。技術指標包括了環境溫度，流量范圍，重復性，防護等級，防爆等級，公稱壓力，精確度，公稱通徑，相對濕度。
基于氣體羅茨流量計自身的結構原理可以看出，計量結果的精度會受到轉子與計量腔的影響，主要是兩部分的加工精度對裝配工作結束后，流量計整體工作精度造成影響。轉子加工最初采的工藝是成型銑刀加工，但是實際效果證明了采用此種方式，效果并不能達到理想的狀態，采用此方法加工得到的轉子型面不具備良好的對稱性，計量結果精度有限并且難以繼續提升。工藝改進采用的是加工中心加工，轉子與計量腔的對稱性能夠得以保障。
![Q}XJ)1HR$A]THAW9`LW{JIM.png](/jk/upload/images/20191004/1570151220716066469.png "1570151220716066469.png")
